针对洗煤厂设备常见有腐蚀、气蚀等问题，栾川新科机械根据不同程度的磨损问题，均有相对应的解决方案和耐磨防腐修复材料，修复步骤近乎相同。下面的修复案例可供参考!
由于某洗煤厂跳汰机使用多年，设备侧壁以及隔板锈蚀磨损非常严重，紧急需要做耐磨防腐处理。
而选用栾川新科机械设备修复中心生产的XK-C-30耐磨修复材料在槽体内壁表面涂抹一层耐磨防腐预保护涂层，可有效防护设备的磨损与腐蚀。预保护处理过的设备使用寿命可达5年以上。
对其进行喷砂除锈去污后，隔板和侧壁的耐磨防腐处理，耐磨涂层处理过的部位保证使用寿命相当于新件标准。
该厂两台离心机在使用中冲蚀磨损非常严重，内部钢板磨去一半，局部蜂窝状磨损很深。
经喷砂除锈去污后耐磨防腐处理，使用寿命延长4倍以上。
该厂的浮选槽槽体在使用过程中锈蚀、腐蚀非常严重，甚至底部和侧壁被磨穿，严重影响正常使用。
该图展示的是在槽体上耐磨防腐材料前，对槽体进行喷砂除锈去污处理，以便于上料后粘接。
槽体的底部用XK-C-16耐磨修复材料处理，厚度达到10mm以上，侧帮做XK-C-30耐磨修复材料，厚度2~3mm.槽体整体使用寿命10年。
该图展示的是对新导流板正反面及叶片做喷砂除锈去污处理的过程
导流板做过正反面及叶片正反面用XK-C-30耐磨修复材料处理后，使用寿命为三年。
耐磨防腐材料选用：
复选设备复方案：
一、制定施工方案：
1.大面积施工使用机械设备喷涂，使用XK专用喷涂设备
二、表面处理工艺：
1. 对设备冲蚀缺损部位进行补焊，用砂轮机修复原尺寸。
2. 脱脂、除潮处理：去除工件表面的油脂，使用新棉纱擦拭工件表面。
3. 喷砂除锈：去除工件表面的氧化层，目视检查，喷砂面可见均匀的金属本色。三．1.XK-C-30耐磨修复材料（参照产品介绍）
施胶工艺
1.把XK-C-30耐磨修复材料，安比例放进搅拌器里，搅拌均匀后，通过喷涂专用设备的管道输送到做工点，通过0.6MP压力的压缩空气进行，喷涂作业。安一个方向，从上到下的均匀喷涂。
2.初固后，将设备专用修复面漆按比例充分混合搅拌，用喷涂或涂刷的方法均匀涂覆在修复表面，进行表面处理，使表面平整、光滑；
3.固化：室温状态下24小时固化（低于20℃，时间需要延长），达到完全固化。
XK-C-30耐磨修复材料产品：
包装规格 ：
1：500g/套；2：1kg/套；3：10kg/套；4：30kg/套； 点击购买

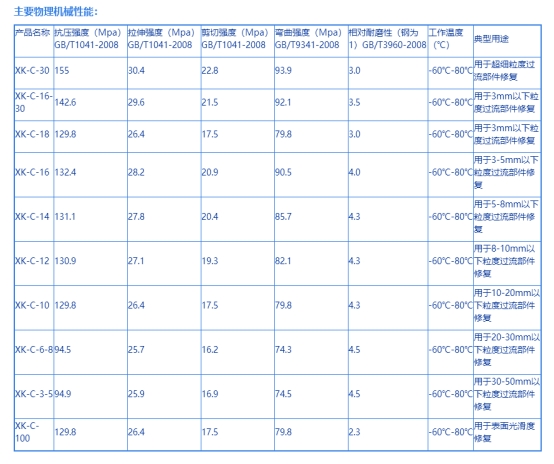

XK-C-30耐磨修复材料产品参数
